Главная » Фотоальбом » Фотоальбомы радиолюбителей » UT3RZ » Baofeng UV-3R Mark II с двухдиапазонной антенной
Вот двухдиапазонная радейка, только с "Новой почты" распечатана коробка, сразу фото и тестировать в эфире...
Новая версия радиостанции Baofeng UV-3R не имеет недостатка избыточно большой громкости при работе в тихом помещении и теперь не нуждается в доработке дополнительным резистором R14. Комплектуется одной штатной двухдиапазонной антенной на 2 метровый и 70 сантиметровый диапазон и простенькой гарнитурой скрытого ношения. Отличный мягкий сигнал на передачу (говорить правда приходится совсем близко, прямо в микрофон радиостанции) и очень превосходная чувствительность приёмников, как в радиолюбительских диапазонах 2метра - 144 мГц/70 сантиметров - 430 мГц так и при прослушивании FM радиовещательных радиостанций диапазона 87 - 108 мГц.
При сравнении в приеме очень слабых сигналов, в супергетеродинном Kenwood TH-F7Е появлялся шум а Baofeng UV-3R, работающий по принципу прямого преобразования сигнала с последующей обработкой цифровым процессором (DSP) принимал этот же сигнал без шума но слабее по громкости, приглушённо и явно с другим тембром. Это звучит как бы переключение ступенькой на меньшую громкость и включение фильтра нижних частот. Слушать вначале как-то непривычно но работе никак не мешает, можно освоиться со временем, да и этот эффект присутствует только при слабом уровне принимаемых сигналов.
В целом, очень интересная станция со множеством функций полностью оправдывающая себя за сумму, которую за неё просят. Тем более, при некотором усилии и не особенно высоких дополнительных затратах на раскрытие, её можно заставить работать в пределах 118 - 389,995 мГц и 391 - 498,995 мГц. Но максимальные значения правильно выводящиеся на дисплей:131-200/400-500. Иначе появляется глюк вывода частоты на дисплей в шестнадцатиричном формате, отображение будет как в расшитом выше 30 мГц Degene 1103.
Просмотров: 7958 | Размеры: 950x690px/173.0Kb
Дата: 06 Января 2012 | Добавил: ut3rz
Просмотреть фотографию в реальном размере
Рейтинг: 0.0/0


Всего комментариев: 9
9 920   (21 Марта 2013 11:10:32)
В Одессе самая низкая цена на WOUXUN KG-UV 920R 136-174/400-470 50 Вт кросбенд, брал себе за 290$ (2378 гр )

7 Maxim Shmakov   (22 Января 2013 01:49:06)
День добрый!
Можно ли на TYT TH9800 расширить диапазон 28-29.7мгц до стандартной СВ радиостанции?

8 ut3rz   (22 Января 2013 02:28:24)
Здравствуйте!
Вряд-ли можно расширить диапазон TYT TH9800 если смотреть по аналогии с Yaesu FT-8900R - 28-29.7 МГц, 50-54 МГц, 144-146 МГц, 430-440 МГц. А её пока на СВ ниже 28 МГц не удаётся раскрыть.

6 ut3rz   (12 Января 2013 00:22:22)

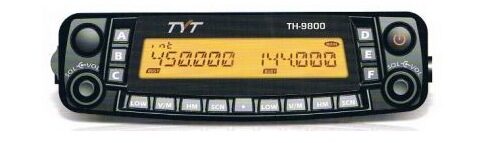

Четырехдиапазонная автомобильная радиостанция TYT TH-9800 -10m - 6m - 2m - 70cm.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
● Тип: любительские HF / VHF / UHF диапазоны
● Диапазоны частот:
TX: 28.0-29.7 / 50-54 / 144-146 / 430-440 МГц (Европа)
TX: 28.0-29.7 / 50-54 / 144-148 / 430-450 МГц (США)
RX: 28.0-29.7 / 50-54 / 108-180 / 320-480 МГц  (5/10/12.5/15/20/25/50 KHz шаг)
● Режим: TX: FM/NFM  RX: AM/FM/NFM
● Выходная мощность:
Hi: 50/50/50/35W
Mid1: 20/20/20/20W
Mid2: 10/10/10/10W
Lo: 5/5/5/5 W
● Приемник: супергетеродин двойное преобразование
Первая ПЧ: 46,05 МГц (левый диапазон), 47,25 МГц (правый диапазон)
Вторая ПЧ: 450 кГц
● Чувствительность: <0,2 мкВ (12 дБ SINAD)
● Избирательность: FM: 12 кГц (-6 дБ), 30 кГц (-60 дБ)
● Напряжение: 13,8 В постоянного тока
● Ток: RX: 500 мА (шумоподавитель) TX: Max 8,5 A
● Сопротивление: 50 Ом, SO-239
● Размеры (Ш х В х Г): 140 х 42 х 168 мм
● Вес: 1 кг
● Изготовитель: Китай, 2012-201x.
● Память: 809 каналов. CTCSS/PL и DCS. DTMF-ANI  5-tone/2-tone.
● Dual Band/Dual Receive: (полный Duplex)
● Встроенный скремблер.

5 ut3rz   (02 Сентября 2012 10:26:49)
Появилась в продаже автомобильная двухдиапазонная радиостанция Wouxun KG-UV920R, о которой неплохо отзываются первые пользователи. Правда, цена дороговата как для китайского радио.
И на ней же с прекрасным сигналом работает Александр US5RK из Сосницы. Утром при малейшем тропосферном прохождении есть громкая связь Прилуки - Сосница, на слух 9 баллов +, а по S-метру 5 кубиков на моей YAESU FT-8800R и это даже при том, что у Александра антенна на высоте всего лишь 12 метров от земли. Но зато направленная и это играет главную роль.
Только что на канале Прилукских радиолюбителей 145425 КГц он много рассказал о достоинствах и недостатках Wouxun KG-UV920R.
Приобрести можно здесь: Вход в интернет магазин RADIOPROFFI
КОНТАКТНЫЕ ТЕЛЕФОНЫ с 10.00-18.00 в будние дни (063)3709033, (056)7850975, (096)618-73-73
АДРЕС Украина, город Днепропетровск, пр. Кирова 50г, территория ДТШ



Wouxun KG-UV920R Mobile
Технические характеристики

● Двойной диапазон приема-передачи
(TX/RX) FM: 136-174Mhz & 350-480Mhz
(RX) WFM : 65Mhz - 108Mhz (100K Frequency Spacing)
● Работа на разных диапазонах одновременно VHF TX - UHF RX or UHF TX - VHF RX
● Два раздельных приемника
● Двойной дисплей ЖКИ дисплей с отображением всех фунций и частоты.
● 999 каналов памяти
● Удаленное управление радиостанцией по эфиру в режиме репитера
● Фунция крос-бенд репитера UHF / VHF или VHF / UHF
● Высокая выходная мощность (VHF: 50W / UHF: 40W)
● QT / DQT сигналинг, QT / DQT сканирование кодов
● Выбор динамиков через меню
● Индикация индивидуальных вызовов ДТМФ
● Декодирование и кодирование ДТМФ кодов
● Групповые вызовы и селективные вызовы
● 8 положений скремблера (опционально)
● Приоритетное сканирование
● Автоматическая регулировка мощности при повышении КСВ
● Голосовое оповещение функций
● Автоматическая работа вентилятора
● Удаленное отключение радиостанции
● Тональные сигналы для репитеров 2100Hz / 1750Hz / 1450Hz / 1000Hz
● Три цвета выбора подсветки экрана

Комплектация
● Радиостанция
● Шнур питания
● Шнур подключения съемной передней панели
● Крепеж съемной передней панели
● Тангента (микрофон)
● Диск с инструкцией
● Скоба крепления для радиостанции
● Скоба крепления для тангенты

4 ut3rz   (17 Марта 2012 02:11:34)
Появилась новая версия станции - Baofeng UV-5R
Корпус побольше размерами:
UV-3R Dimension(without antenna&battery(L x W x H) 47*81*23 mm
UV-5R Dimension(W x H x D) 100 x 52 x 32 mm
И мощностью также повыше - 4W
Руководство пользователя радиостанции Baofeng UV-5R


3 947   (16 Февраля 2012 00:43:44)
Вот их контакты может кому пригодится
Телефон: 063-460-98-98
Телефон: 067-79-79-169
Телефон: 096-495-98-98
Телефон: 050-495-98-98
email: urs-@ukr.net
skype: ursiaka
Адрес: radioprofi.com

2 947   (16 Февраля 2012 00:39:00)
А я брал себе это радио в Одессе, www.radioprofi.com
там эта радейка еще дешевле стоит , 50$ тоесть 400гр !
У них самая дешевая цена, получал наложенным платежом
Проблем нет все работает !

1 ut3rz   (09 Января 2012 21:35:35)
Доброго здоровья ALEX !
Вопрос по радиостанции в письме наверное ко мне - это Вадим UT3RZ.
Вот этот человек в Киеве высылает радиостанции Quansheng, Baofeng, WOUXUN, PUXING - Крупа Юлиан Мирославович
Цену со скидкой как для радиолюбителей, не 450 грн. а 430 запросил за Baofeng UV-3R.
Удачи и здоровья, спасибо. 73!

Почтового ящика Вашего на @mail.ru почему-то не существует, такой ответ системы.
Можно задавать вопросы здесь или в эфире на 3.610 мГц в субботу, а на 145.425 мГц круглосуточно (с Черниговом на УКВ у меня отличная связь).
