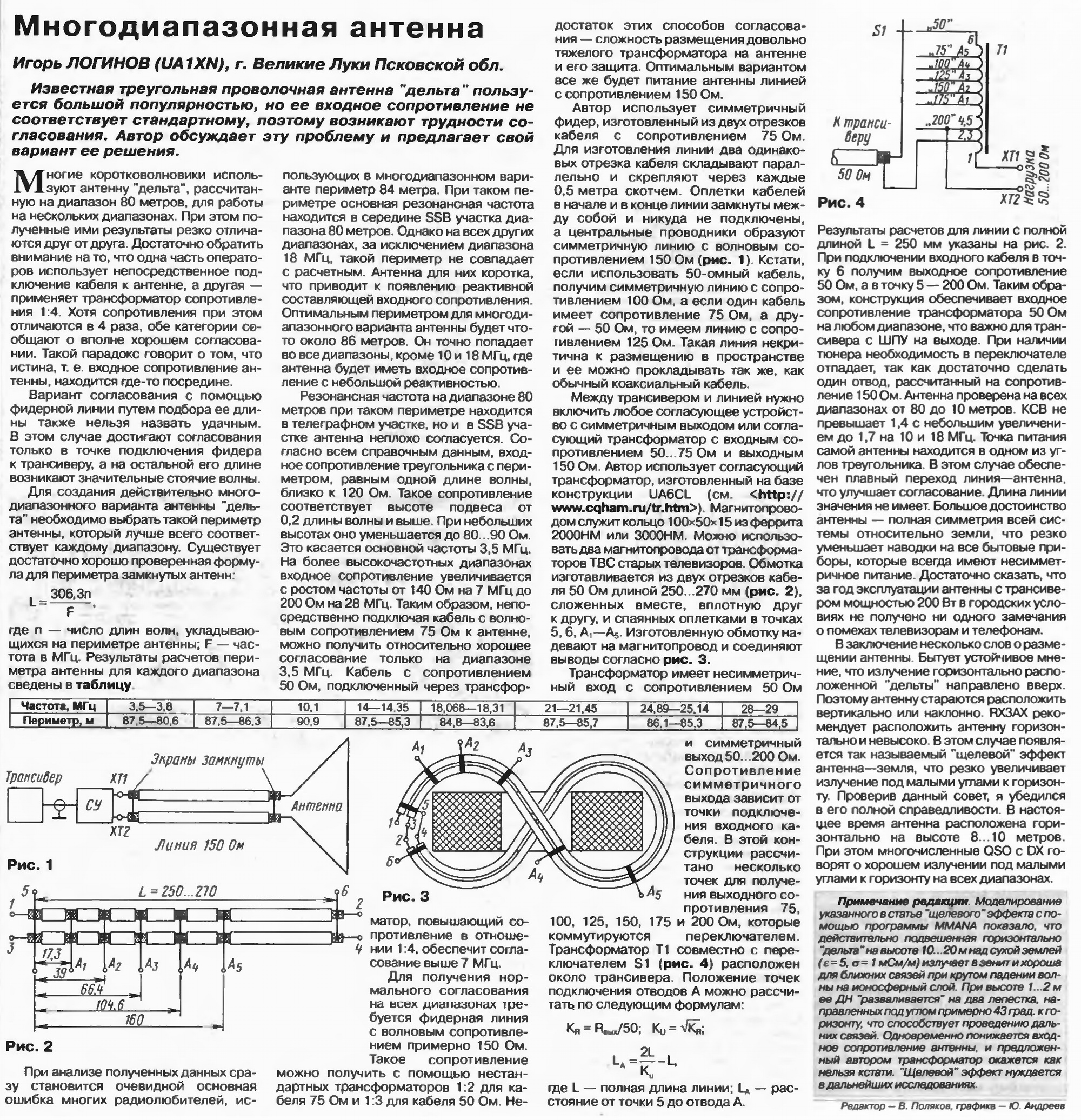

Многодиапазонная проволочная антенна «дельта»
|
[ Скачать с сервера (1.84 Mb)
]
| 20 Лютого 2012, 02:30:29 |
Известная треугольная проволочная антенна «дельта» пользуется большой популярностью, но ее входное сопротивление не соответствует стандартному, поэтому возникают трудности согласования. Автор обсуждает эту проблему и предлагает свой вариант ее решения.
Для создания многодиапазонного варианта антенны он предлагает выбрать периметр антенны, который лучше всего соответствует каждому из диапазонов, — примерно 86 м, для нормального согласования на всех диапазонах применить фидерную линию с волновым сопротивлением примерно 150 Ом, а между трансивером и линией включить согласующий трансформатор, изготовленный на базе конструкции UA6CL (см. <http://www.cqham.ru/tr.htm>). Трансформатор имеет несимметричный вход (50 Ом) и симметричный выход 50...200 Ом. Предусмотрена возможность получения выходного сопротивления 75, 100, 125, 150, 175 Ом и 200 Ом.
Антенна проверена на всех диапазонах от 80 до 10 метров. КСВ не превышает 1,4 с небольшим увеличением до 1,7 на 10 и 18 МГц
|
|
Категория: Файли | Добавил: UT2RF
|
| Просмотров: 5389 | Загрузок: 931
